电子设备内部，无数信号和电流需要通过可拆卸的接口进行传输。其中，金手指插槽连接器（Edge Card Connector）凭借其高可靠性、低成本和高密度连接的优势，成为计算机、通信设备和工业控制领域不可或缺的核心部件。无论是电脑内存条、显卡，还是工业控制卡，都离不开这种经典的连接方案。

什么是金手指插槽连接器？

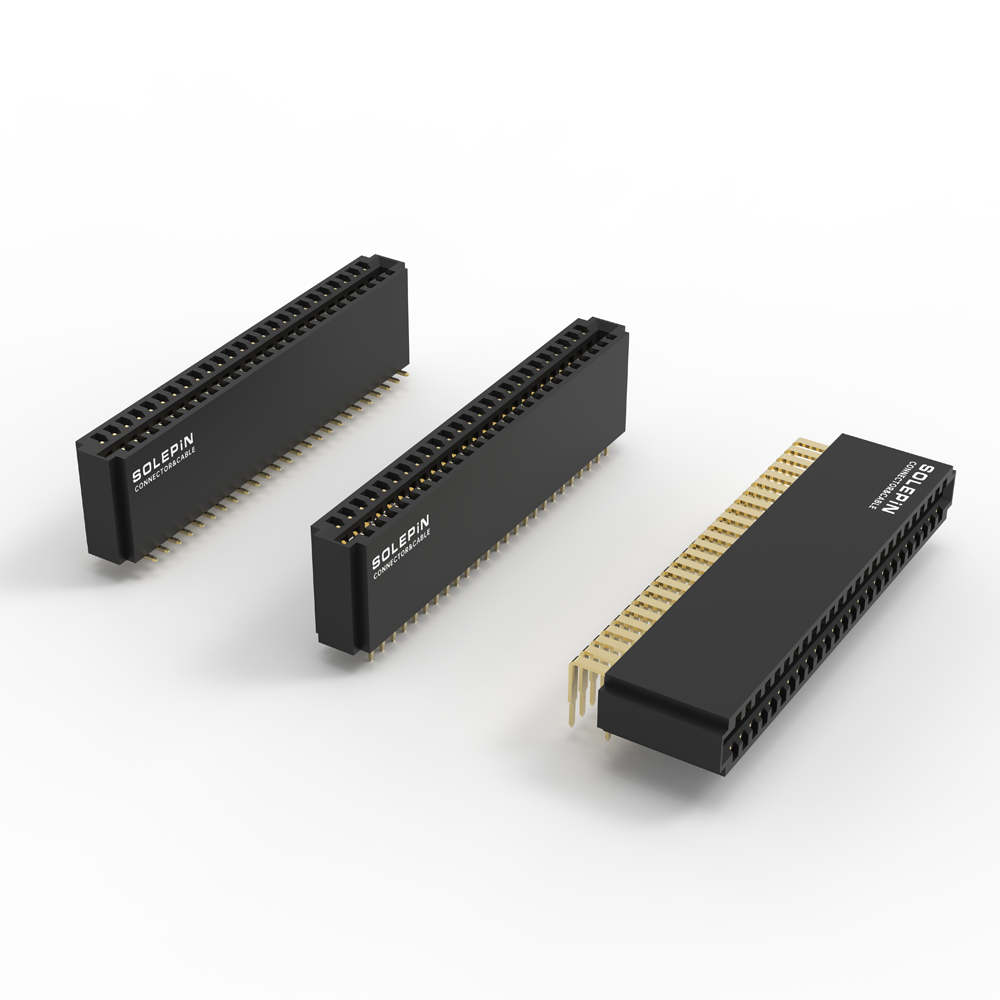

金手指插槽连接器是一种专门用于连接印刷电路板（PCB）边缘镀金触点的插座式连接器。PCB边缘设计有一排或两排裸露的铜箔触点，经过电镀镍金处理后呈现出金灿灿的外观，因此得名“金手指”。而与之配对使用的插槽连接器，内部装有弹性金属触片，通过物理接触实现信号和电源的传输。

这种结构省去了传统的线束和压接端子，直接将电路板插入插槽中，大幅降低了成本，并提高了连接的密度和稳定性。

核心结构与工作原理

典型的金手指插槽连接器由以下几部分组成：

1. 绝缘壳体：通常采用耐高温的工程塑料（如LCP、PA9T等），用于固定触点和隔离信号，并承受插拔时的机械应力。

2. 接触端子：由高导电性的铜合金（如磷青铜、铍铜）冲压成型，表面再镀上镍底层和薄金或厚金。端子的形状多设计为悬臂梁或双梁结构，以保证足够的正压力。

3. 焊脚：连接器底部伸出的引脚，用于焊接到主板上，有通孔插装（THT）和表面贴装（SMT）两种形式。

4. 锁紧机构：部分长尺寸或高振动环境使用的连接器会配备两端的耳扣或锁闩，防止意外松脱。

其工作原理非常简单：当PCB边缘的金手指插入连接器插槽后，连接器内部的弹性端子会受压变形并产生持续的正压力，紧紧抵住金手指表面。金手指上的镀金层抗氧化、耐腐蚀，确保微小信号稳定传输。典型的接触电阻可控制在30mΩ以下，插拔寿命通常在500次以上。

主要类型与应用场景

根据不同应用需求，金手指插槽连接器可分为以下几类：

1. PCIe 插槽

最典型的代表是计算机主板上的PCI Express插槽。根据通道数分为x1、x4、x8、x16等不同长度规格，用于安装显卡、固态硬盘、采集卡等扩展卡。

2. DIMM 内存插槽

用于连接DDR系列内存条。有DDR3、DDR4、DDR5等多种规格，触点和防呆缺口位置各不相同，不可混插。通常采用大电流触点设计，以满足内存高频读写和稳定供电的需求。

3. 标准边缘卡连接器

依据ISO/IEC或行业标准生产的通用型连接器，常见间距有1.0mm、1.27mm、2.54mm等，单排或双排触点。广泛应用于工控板卡、电源模块、通信子卡等。

4. 高密度/高速连接器

为满足PCIe 4.0/5.0、100G以太网等高速信号传输而设计，采用更短的引脚、优化的接地结构和低损耗材料，以控制特性阻抗和串扰。

选型关键参数

为项目选择正确的金手指插槽连接器，需要评估以下核心参数：

• 触点间距：常见为0.5mm、1.0mm、1.27mm、2.54mm。间距越小，密度越高，但对制造公差和PCB工艺要求也更高。

• 位数：从单触点几十位到双排上百位不等，需匹配金手指的触点数量。

• 正压力与插拔力：正压力决定接触可靠性，但过大会降低插拔寿命。一般每触点正压力控制在50g至150g之间。

• 额定电流：普通信号触点约1A~3A；电源触点可做到5A以上，需要多点并联或加厚铜材。

• 工作频率/速率：普通连接器适合低频信号；高速连接器需关注插入损耗、回波损耗和串扰指标，适用于PCIe、SAS、USB等高速总线。

• 环境要求：工作温度范围（-40℃~+105℃常见）、耐盐雾、耐振动等。汽车或户外设备需选宽温型产品。

• 镀金厚度：普通消费级为3~5μ英寸（0.076~0.127μm），高可靠性或频繁插拔应用建议15~30μ英寸（0.38~0.76μm）。

金手指PCB设计注意事项

金手指插槽连接器的性能不仅取决于连接器自身，还与PCB的金手指设计密切相关。设计时需注意：

• 金手指倒角：PCB边缘需要加工成30°、45°或圆弧形倒角，方便插入并防止刮伤连接器触点。

• 镀金工艺：推荐采用硬金（含钴或镍的合金），厚度至少0.38μm。软金（纯金）耐磨性差，不适合频繁插拔。

• 触点排列：长引脚与短引脚交错设计可实现热插拔时的顺序通断。

• 阻抗匹配：高频设计时，金手指区域需做阻抗控制，通常通过去除参考平面或调整焊盘尺寸来匹配连接器的特性阻抗。

• 防呆设计：在PCB不对称位置开缺口或设置不同长度金手指，防止反向插入。

常见故障与维护

接触不良

最常见的问题。多由于金手指氧化、灰尘污染或连接器弹片疲劳造成。可使用专用擦除笔或橡皮擦清洁金手指表面，再用无水酒精擦拭。注意不要打磨过度损伤镀金层。

插槽损坏

暴力插拔或针脚歪斜容易导致连接器内部端子变形甚至断裂。此时一般需要更换整个插槽，维修难度较大。

信号完整性下降

高速链路中，金手指区域的灰尘、划痕或腐蚀会改变阻抗特性，导致误码率升高。需定期使用压缩空气清理插槽，避免异物残留。

未来发展趋势

随着PCIe 6.0、DDR5、CXL等新总线的普及，金手指插槽连接器面临更高的挑战。未来的发展方向包括：

• 更高速度：优化端子几何形状和屏蔽设计，支持64GT/s以上的PAM4信号。

• 更小间距：0.4mm甚至0.3mm间距成为可能，进一步节省PCB空间。

• 增强耐用性：采用新型镀层材料（如钯镍合金加薄金），在降低成本的同时保持耐腐蚀和耐磨性。

• 智能监测：集成温度传感器或磨损检测功能，实现连接器健康状态实时上报。

结语

金手指插槽连接器看似简单，却是连接电子系统内部各大模块的关键桥梁。从选型到PCB布局，再到生产组装和后期维护，每个环节都需充分考虑机械、电气和环境等多方面因素。理解其原理和特性，能够帮助工程师设计出更可靠的产品，也能让维修人员快速定位和解决接触类故障。

无论是设计下一代服务器主板，还是维修一台老旧工控机，掌握金手指插槽连接器的知识都将让你受益匪浅。如果你有更多关于连接器选型或故障排除的问题，欢迎在评论区留言讨论。
