摘要

鱼眼连接器（Eyelet Connector）是一种广泛应用于电子设备、汽车电子、航空航天及医疗设备等领域的高可靠性连接器。其独特的鱼眼状接触结构使其具备优异的抗振动、抗冲击性能，并能实现稳定的电气连接。本文详细分析了鱼眼连接器的结构设计、工作原理、制造工艺及其在不同领域的应用，并探讨了未来发展趋势，包括微型化、高频高速传输及智能化方向的研究。

关键词：鱼眼连接器；电子连接器；高可靠性；抗振动；微型化

1. 引言

在现代电子系统中，连接器的可靠性直接影响设备的整体性能。鱼眼连接器因其独特的鱼眼状弹性接触结构，能够在恶劣环境下（如高振动、冲击、温度变化等）保持稳定的电气连接，因此在汽车电子、工业控制、航空航天等领域得到广泛应用。

本文首先介绍鱼眼连接器的基本结构和工作原理，然后分析其关键制造工艺，接着探讨其典型应用场景，最后展望其未来发展趋势。

2. 鱼眼连接器的结构与工作原理

2.1 基本结构

鱼眼连接器的核心特征是其鱼眼状弹性接触结构（图1），通常由以下几个关键部分组成：

鱼眼接触片：采用高弹性铜合金（如铍铜、磷青铜）制成，呈鱼眼状弯曲，提供弹性接触力。

绝缘基座：通常采用耐高温塑料（如PBT、LCP）或陶瓷材料，用于固定接触片并提供电气绝缘。

外壳：金属或塑料材质，提供机械保护和EMI屏蔽功能。

焊接端子：用于PCB板焊接或线缆压接。

https://via.placeholder.com/400x200

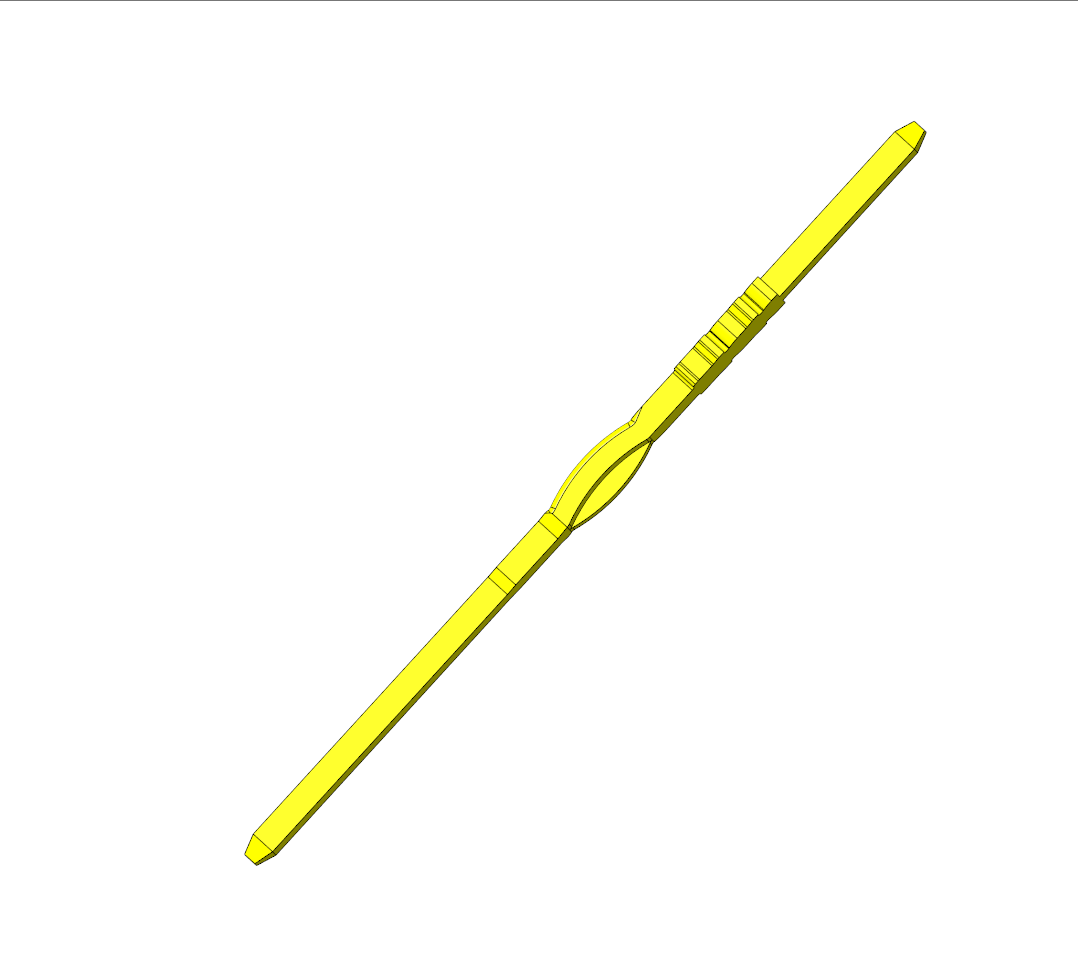

图1 鱼眼连接器的典型结构

2.2 工作原理

鱼眼连接器通过其弹性接触片与配对连接器（如插针或PCB金手指）形成压力接触，确保低接触电阻和高可靠性。其工作特点包括：

自清洁效应：插拔过程中，鱼眼接触片的滑动摩擦可清除氧化层，维持良好的导电性。

抗振动性能：弹性结构可吸收机械振动，防止接触失效。

长寿命：通常可承受10,000次以上插拔循环。

3. 鱼眼连接器的制造工艺

3.1 材料选择

接触片材料：高导电、高弹性的铜合金（如C5191磷青铜、C17200铍铜）。

绝缘材料：耐高温塑料（PPS、LCP）或陶瓷（用于高频应用）。

电镀工艺：镀金（高可靠性）、镀锡（低成本）、镀银（高频应用）。

3.2 关键制造技术

精密冲压：鱼眼接触片的成型需高精度冲压模具，确保尺寸一致性。

自动化装配：采用机器人组装，提高生产效率和一致性。

可靠性测试：包括插拔力测试、接触电阻测试、振动测试等。

4. 鱼眼连接器的应用

4.1 汽车电子

用于ECU（发动机控制单元）、传感器、车载娱乐系统等，满足抗振动、耐高温要求。

4.2 工业设备

在PLC（可编程逻辑控制器）、伺服电机等设备中提供稳定连接。

4.3 航空航天

用于航空电子设备，需满足MIL-STD-810G等严苛标准。

4.4 医疗电子

在医疗成像设备（如MRI、CT）中提供高可靠性信号传输。

5. 未来发展趋势

5.1 微型化

随着电子设备小型化，鱼眼连接器正向更小间距（如0.5mm pitch）发展。

5.2 高频高速传输

5G、物联网（IoT）推动了对高频鱼眼连接器的需求，需优化阻抗匹配和信号完整性。

5.3 智能化

集成传感器（如温度、接触电阻监测）的智能鱼眼连接器将成为研究热点。

6. 结论

鱼眼连接器凭借其高可靠性、抗振动性能和长寿命，在多个关键领域发挥着重要作用。未来，随着电子设备向微型化、高频化和智能化发展，鱼眼连接器技术也将持续创新，以满足更高标准的应用需求。
