开发板::mini开发工具,提供完整的Vehicle-Hacking平台!



来源:开发板::mini开发工具,提供完整的车载黑客平台——C

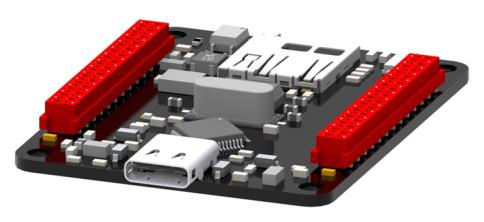

迷你开发板MCU–STM 32 F103 CBT 6、ARM 32位Cortex-M3 CPU内核、最高频率72 MHz、128 KB闪存、20 KB SRAM存储–高品质micro-SD卡插槽传感器–mpl 3115 a 2环境条件传感器CAN收发器由–NXP-sn 65 hvd CAN收发器连接器-工业级板对板连接器和USB Type-C 连接器电源–9至24 V电源(也可使用3.3 V和5 V)开发板::迷你扩展板

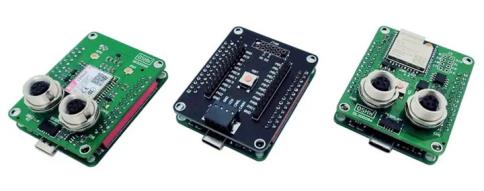

为了向基本开发板添加更多功能,该产品还增加了三块扩展板。mini::out扩展板是一个带有12个引脚连接器的tap板。它最显著的特点是“连接mini:: out到ST-Link/V2编程器定制的out::线缆”。该开发板将为access微控制器和器件之间的通信提供CAN总线。




迷你::外部扩展板

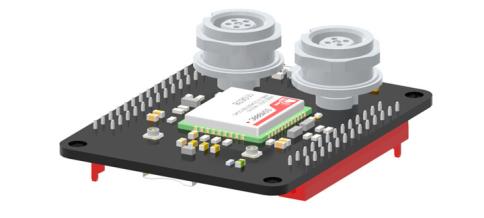

下一个扩展板是mini:: Grid,它集成了一个四频GSM/GPRS模块,可以随时随地跟踪资产。在最好的条件下,车载模块甚至有望提供小于2.5m的GPS精度,厂商提供显示器连接器,天线连接器,Nano-SIM连接器。目前,分离后的连接器仅在亚马逊或易贝平台销售。


迷你::网格扩展板

最后一个扩展板mini::pit预计会被广泛使用,因为它的ESP pressif ESP 32–room–32u配备了Xtensa 32位LX6 MCU,可以通过蓝牙低功耗(BLE)和Wi-Fi无线连接。值得一提的是,该板还提供了SN65HVD CAN收发器。



Mini::坑扩展板接下来是什么?

以上所有关于板卡的讨论都是开源的。制造商在GitHub资源库中提供了项目设计文件,在这里你还可以在Wiki部分找到Arduino、Platforms IO和Rust的入门指南。开发板::迷你开发工具项目仍在进行中。可以购买开发板::mini入门套件,包括一个mini::底座、一个mini::out开发板和一根out::线缆,价格65美元。扩展板和基本开发板可以单独购买,但是,设备预计在2021年8月14日发货。

更多优质文章推荐:

1.Geniatech DB10,带陈静A311D SoC和HDMI输入的AI开发板-CNX软件中文站

2.专为杜伊诺币设计的开发板,可以为60个ESP-01模块更新固件。

3.PICO DSP,一款兼容Arduino的用于音频和DSP应用的ESP32开发板——CNX软件中文站



4.jpg迷你发展局项目发展局*迷你发展局

紧凑型主板配有MicroSD卡插槽,24V电源,大气传感器,支持USB的Type-C线。由于扩展板的内部支持,这个硬件非常强大,甚至可以让你探索黑客世界。如果将基本开发板与著名的Adafruit feather M0相比,它可能缺少一些功能。但是,这完全取决于应用程序。虽然基本开发板的时钟频率比Adafruit feather M0高,但存储空间更小。该开发板通过其他附加功能出售,包括大气传感器和CAN收发器。


2.jpgNX软件中文站。

如果你想找到车辆连接的CAN总线,新推出的开源开发板::mini开发工具(包括一个开发板和一个扩展板)将帮助你。BMC实验室推出了基于STM32 MCU的开发板和扩展板,并通过众筹项目增加了背板的功能。

如上所述,开发板::mini基板以STM32 MCU为核心,有CAN收发器。对于不知道CAN收发器是什么的人来说,它只是在CAN总线上传输和检测数据。事实上,开发板::mini项目还包括三个扩展板,旨在安装在基板的顶部。

bmc::board项目的诞生就是为了生产适合现场和工业样机设计的开发工具。这些电路板不能放在工作台上。我们也习惯把它们绑在汽车上,但是...这些品质非常好,适合我们的目的,也可以用在其他领域。
