2022-03-12 14:46

Turing Pi V2 mini-ITX集群板,支持四个树莓派CM4或NVIDIA Jetson SoM!




图灵Pi模块

Turpiv2集群将包含用于控制集群操作的固件。固件提供无线更新(OTA)、远程集群管理(包括局域网上的串行控制台)和操作系统映像的远程刷新。此外,图灵Pi 2的一些使用场景还包括:自托管应用和服务的edge基础设施、为开发者设计的Arm工作站、为AWS实例构建映像、1/2处理器上的Amazon Gravity、Kubernetes等等。

目前电路板的开发已经进入最后阶段,最终的样机应该很快就能做好。预购计划应该在今年年底前开始,2022年第一季度开始交付。该公司尚未提供确切的发布日期和价格,但他们表示将在未来几周内提供更多细节。

目前这款产品的页面还没有更新。最新的修改仍然显示了四个草莓GPIO头和此后被删除的音频插孔的框图。

更多优质文章推荐:

1.MinCab,有史以来最小的覆盆子馅饼CM4载体——CNX软件中国站

2.树莓派CM4板,带双以太网和4G LTE-CNX软件中文站

3.CatsPi工业Lite树莓派CM4载板-CNX软件中文站带GbE,MCU看门狗等功能

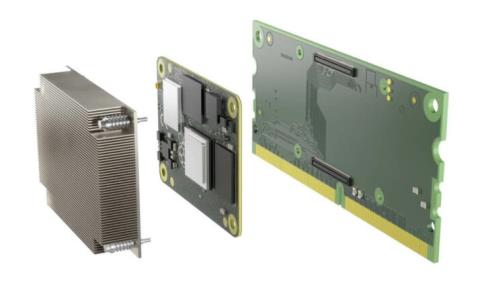

Turpi2cm4散热器

因为草莓派CM4模块需要堆叠在260的pin模块上,而且冷却四核Cortex-A72处理器所需的厚散热片也堆叠在一起,所以每个CM4模块都会变得相当厚。这种设计使用起来更加灵活,它还为图灵Pi 2增加了额外的模块,包括一个内部设计的图灵Pi TCM。我觉得图灵Pitm应该快公布了。



覆盆子馅饼4个集群板

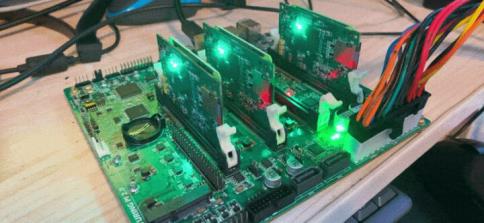

通过PCIe转SATA控制器,树莓Pi 4集群板可以支持的mPCIe端口和双SATA得到了一定程度的提升,但支持的模块数量从7个减少到了4个。我觉得除了他们想控制成本之外,下面的照片也能说明一部分原因。



前往“CNX软件中国站”官网查看完整信息。

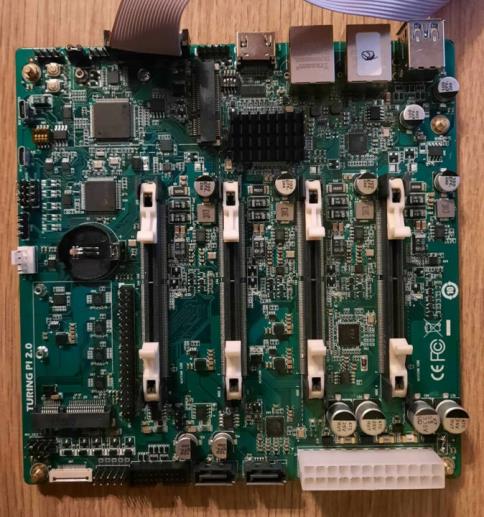

Turpiv2迷你ITX集群板

由于草莓派CM 4上板对板连接器的密度并不理想,该公司采用了包含260针SO-DIMM 连接器和CM4适配器板的设计,这使得它们可以集成其他som,如NVIDIA Jetson SO-DIMM模块。

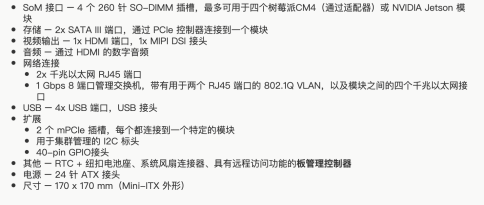

Turpiv2规格:


2.jpg来源:图灵Pi V2迷你ITX集群板,支持四个树莓派CM4或英伟达杰特森SoM-CNX软件中文站。

图灵Pi V2是一款迷你ITX集群板,基于2019年发布的图灵Pi迷你ITX集群板构建,最多可容纳7个树莓派计算模块。最近了解到图灵Pi V2最多可以支持树莓派CM4或者NVIDIA Jetson Nano/TX2NX/Xavier NX SO-DIMM四个系统级模块。

Turpi2主板配备了两个迷你PCIe 插槽,两个千兆以太网端口,两个SATA III端口,四个USB 3.0端口,一个40针GPIO连接器和一个24针ATX 连接器用于供电。
