OKMX6ULL-S开发板采取NXP的高功能、超高效、低本钱解

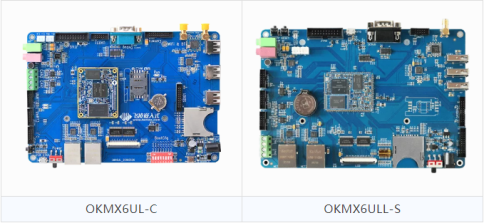

接下来让咱们看下FETMX6ULL-S与FETMX6UL-C的全面测评对照：

二者并无太大差别，可谓双胞胎

FETMX6ULL-S将CPU改换为NXP的i.MX6ULL，主频提高到800MHz；变成FETMX6UL-C中心板的互补产品，况且在性能和FETMX6UL-C完全兼容。

FETMX6ULL-S相比于FETMX6UL-C最大的提高就是它的主频由528MHz提高到了800MHz。

主频高了，标志着CPU单位时间内可施行的时钟周期多了。可施行时钟周期多了，标志着CPU在单位时间能施行的指令数目就较为多。可用的体系资源对应就较为多。

一句话，主频高了，体系速率对应提升。

通过查阅/proc/cpuinfo文件，能够获取CPU等数据：

i .MX6UL的CPU数据如下：

i .MX6ULL的CPU数据如下：

过以上CPU属性可知，i.MX6UL与i.MX6ULL除主频外差异并非大。

为了更好地表现两者因主频带来的差别，特别进行了下列两个测验：

（一）硬浮点测验

以下进行一个测验，在ubuntu中写一个测验程序，测验程序内容为让开发板进行10亿次加减乘除运算。将测验程序编译后分别移植入FETMX6ULL-S和FETMX6UL-C中，并分别在两个相应的开发板中运作这个硬浮点程序。测验程序如下：

FETMX6UL-C硬浮点时间为1分33秒65，而FETMX6ULL-S硬浮点时间为1分02秒45。

由此可知施行相近次数的加减乘除运算，FETMX6ULL-S比FETMX6UL-C快了近30秒，因此FETMX6ULL-S主频高的最大表现就是它的运作速率更快。

（二）播放相近的视频时CPU占用率

下载一个480p的视频成为测验素材。将OKMX6UL-C、OKMX6ULL-S两个开发板的频率调整到最大。

当下内核中追随的一切cpufreq governor 型号：

root@freescale/$cat/sys/devices/system/cpu/cpu0/cpufreq/scaling_available_governors

串口流出为：

conservative ondemand userspace powersave interactive performance

此中userspace表达客户形式，在此形式下容许其余客户程序调整CPU频率。

2. 查阅当下CPU追随的频率档位：

root@freescale/$cat/sys/devices/system/cpu/cpu0/cpufreq/scaling_available_frequencies

串口流出为：

198000 396000 528000

3. 设置为客户形式，点窜频率为最高：

root@freescale/$echouserspace>/sys/devices/system/cpu/cpu0/cpufreq/scaling_governor

root@freescale/$echo528000>/sys/devices/system/cpu/cpu0/cpufreq/scaling_setspeed

4. 查阅当下频率：

root@freescale/$cat/sys/devices/system/cpu/cpu0/cpufreq/cpuinfo_cur_freq

串口流出：

528000

上述流程均以FETMX6UL-C为例，FETMX6UL-C的最高频率可设为528000，FETMX6ULL-S的最高频率可设为792000。

其次，将下载好的测验视频分别放入开发板中并播放。

mplayer-fs -vo fbdev /run/media/mmcblk0p1/t21.mp4

在播放的流程中对CPU占用率进行查找，可得如下图所示结果：

FETMX6UL-C的CPU占用率：

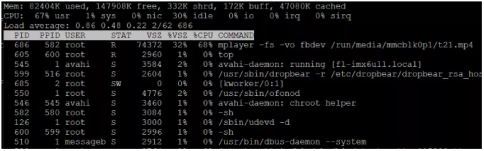

FETMX6ULL-S的CPU占用率：

通过图中信息可知FETMX6UL-C的CPU占用率为：99%，而FETMX6ULL-S的CPU占用率为：68%。

由此可知FETMX6ULL-S的占用率更低，因而能耗更低。

由上述两个测验可得出论断，因FETMX6ULL-S的主频高过FETMX6UL-C，故其功能相较于FETMX6UL-C也更为优秀。

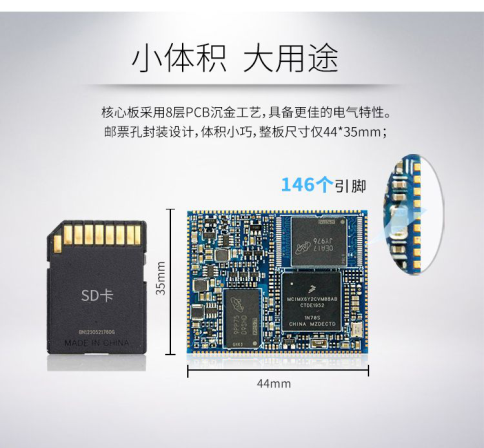

与此同时，FETMX6ULL-S中心板与底板间采取的是邮票孔连接方法，其所占空间更小，节约了更多的空间，减低了本钱，也更合适在高盐高湿的场景下应用。

但由于FETMX6ULL-S采取邮票孔设计，中心板与开发板是一体的，故矫捷度差于采取板对板连接器设计的FETMX6UL-C系列。

为了给众多客户更好的感受，飞凌嵌入式联合电子发热友颁布了OKMX6ULL-S开发板评测活动！在电子发热友平台开放申报，申报通过便可获得免费试用资格！

本次评测验用者产出的测评内容将被整理为主旨图文，于试用完毕后在【飞凌嵌入式】微信公众号进行公然投票评选，依据票数排名可获得优质报表嘉奖。前两名可获得OKMX6ULL-S开发板1套！

活动时间

1. 申报报名：2020/10/21－2020/11/21

2. 发布名单：2020/11/23

3. 发货日期：2020/11/25

4. 试用限期：截止至2020年12月27日

其采取邮票孔连接方法，减低本钱，产品更合适在高盐高湿的场景下应用。同时将CPU改换为NXP的i.MX6ULL，主频提高到800MHz；变成FETMX6UL-C中心板的互补产品，况且在性能和FETMX6UL-C完全兼容。

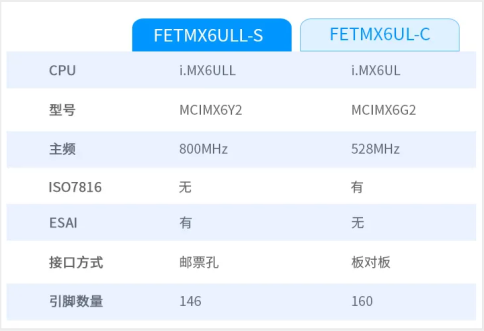

FETMX6ULL-S和FETMX6UL-C的功能与性能对照：

决器MCIMX6Y2开发设计，采取超前的ARM Cortex-A7内核。开发板采取Linux4.1.15+QT5.6操控体系，追随产业级和商业级两类配置：256MB DDR3L/512MB DDR3L，256MB NandFlash/4GB eMMC，追随OTG、SD/TF卡批量烧写方法，追随单步刷新内核。

2016年初，飞凌嵌入式颁布了FETMX6UL-C中心板，其高性价比、充足的性能、15年生命周期、高安稳性的多方面优势，遭到了众多用户的一致好评，在电力、医疗、工控、物联网、能源治理、光伏、场景监测等行业获得大范围运用。

在此根基上，飞凌嵌入式持续颁布了FETMX6UL-C的“双胞胎兄弟”——FETMX6ULL-S中心板，及其配套开发板OKMX6ULL-S。
