连接器根基常识(连接器小白篇)

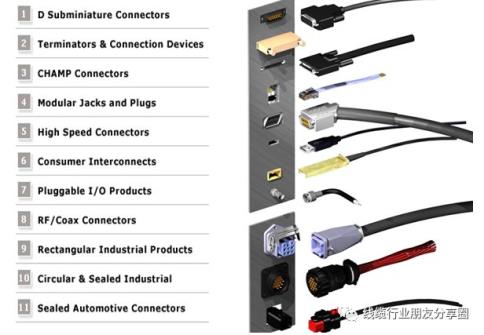

连接器这个领域十分之大,其品种也众多,例如有IT主机内部用连接器,主机外设连接器(I/O),设施用连接器,手机用连接器;产业用连接器,车辆连接器,新能源连接器等等


为什么要用到连接器:试想一下假设没有连接器会是如何?此时电路之间要用持续的导体永久性地连接在 一块,比如电子装置要连接在电源上,必需把连接导线两头,与电子装置及电源通过某种方式(比如焊接)固定接牢;如此一来,不管针对制造还是应用,都带来了诸多不便.

以车辆电池为例;假设电池电缆被固定焊牢在电池上,车辆制造厂为装载电池就加大了工作量,加大了制造时间和本钱;电池毁坏须要改换时,还要将车辆送到修理站,脱焊撤除旧的,再焊上新的,为此要付较多的人工费;有了连接器就能够免去不少麻烦,从商店买个新电池,断开连接器,撤除旧电池,装上新电池,从新接通连接器就能够了;这个简洁的例子阐明了连接器的益处;它使设计和制造流程更便利、更矫捷,减低了制造和养护本钱.

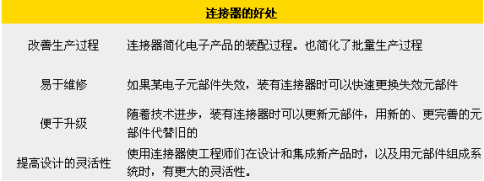

应用连接器的益处:它使设计和制造流程更便利、更矫捷,减低了制造和养护本钱





4.jpg;小编通过和连接器先辈的交流及有关市场资讯的采集,和您一块来理解下根基的连接器.

01.连接器的根基简介阐明

什么是连接器:连接器是咱们电子工程技巧职员时常碰触的

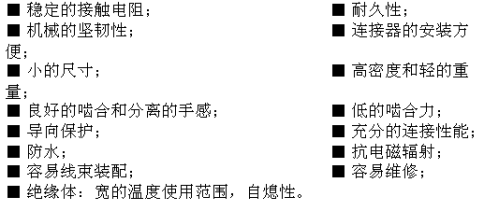

连接器的根本需要:由于其便于修理、改进制造流程、让设计更矫捷等特征促使其变成电子设施不能或缺的一一些,固然连接器的质量才是基本,通过对线束连接器进一步的理解,一个线束连接器须要具有的根本需要有下列几点:





6.jpg一类部件;它的功效十分纯洁:在电路内被阻断处或孤立不畅的电路之间,架起沟通的桥梁,进而使电流流通,使电路实行预约的性能。连接器是电子设施中不能短少的部件,顺着电流流通的通路观测,你总会发掘有一个或多个连接器。连接器形态和构造是千变万化的,紧随运用目标、频率、功率、运用场景等不同,有各类不同形态的连接器;



7.jpg比如,球场上点灯用的连接器和硬盘驱动器的连接器,并且点燃火箭的连接器是大不相近的。可是不管什么样的连接器,都要确保电流顺畅持续和牢靠地流.




02.连接器的扼要分类简介

1989年在美国国度电子配销商协会(NEDA, 即National Electronic Distributors Association缩写,它是一个产业教诲组织 )的追随下,制造连接器的领域大咖制定了一部连接器分类规范和术语.NEDA规范分类, NEDA掌管制定的这个规范,称为连接器部件分类品级(Levelsof Packaging)






连接器分类:PCB板连接器



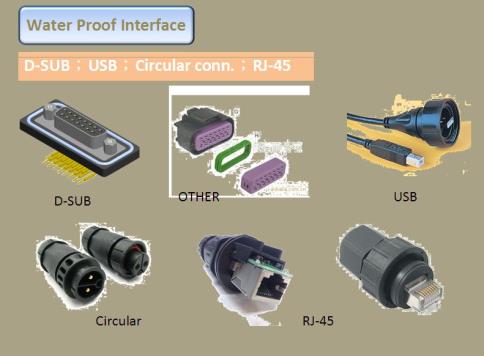

连接器分类:I/O(Input/Output )连接器

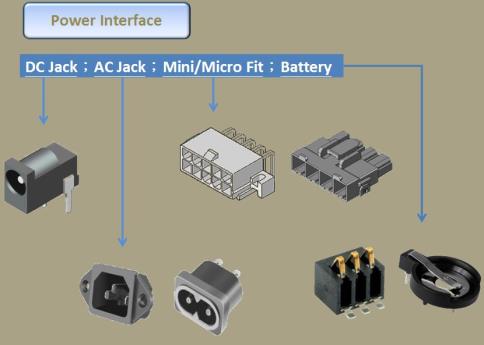

连接器分类:电池类连接器

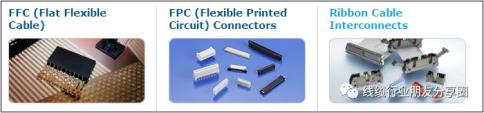

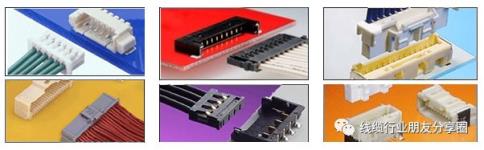

连接器分类:扁线或排线用连接器




连接器分类:RF 同轴类连接器



连接器分类:端子台连接器




连接器分类:S/C连接器



03.连接器的构成和运用简介

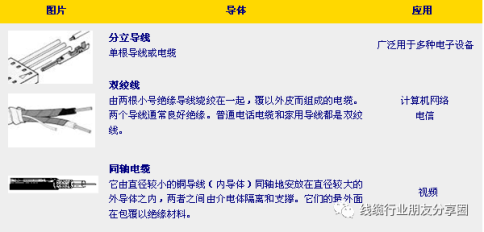

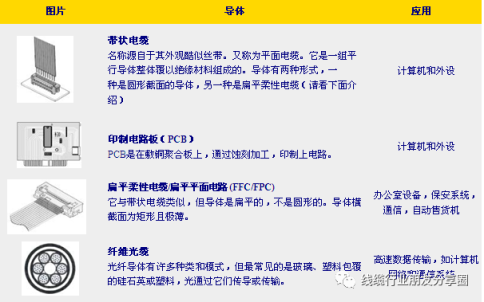

导体与连接器:为理解电子互连部件的工作原理,须要知晓部分相关导体的知识。当咱们提到导体沟通了电路中的断接处时,实际上是指连接器把两个开路端连接在一块。电路是指全部电体系,而导体是电流流通的实际通路。偶尔你经常看不到实际的导体,由于它被绝缘资料或介电资料包覆着。有了介电资料导体就能够平行排放,况且不会互相烦扰。以下的表简介常用导体.







连接器的构成一些及术语

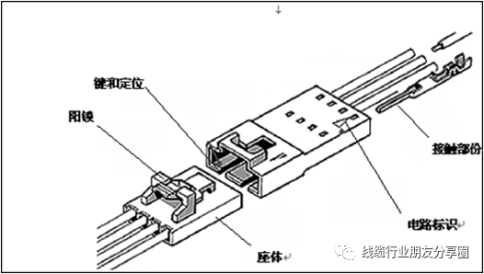

下图画出的连接器是直插式(in-line)连接器;直插式连接器的特征是导线从连接器的一半部分接入,从另一半接出。连接器的这两部分分别称为插头(阳头)和插座(阴座).




连接器的构成一些及术语:连接器坐体(housing)

■支持碰触部分(插针、簧片等),坚固准确就位;

■ 防尘、防污和防潮,庇护碰触部分和导体;

■ 使电路相互绝缘;




连接器的构成一些及术语:连接器底座(header)

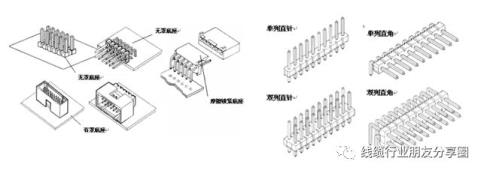

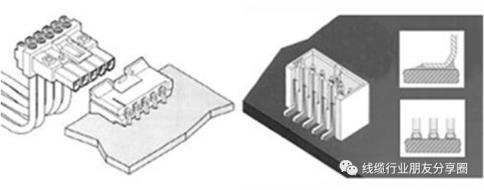

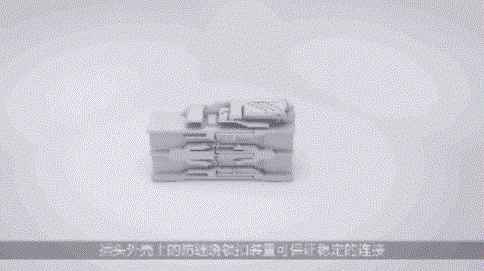

■装载在印制电路板上的连接器,其所用的座体称为底座(header),又称基座(base)或片座(wafer)。底座和座体的首要差异在于底座一直与电路引脚装载在一块,而座体不过空壳。底座有两类形态:有罩的和无罩的。护罩是指连接器的插针和插座,在交合部分周边用座体或护裙作成的庇护罩。底座还有磨擦锁紧型(friction lock style)的,它是部分有罩的底座,可是拥有锁紧装置,它使底座与座体的结合更牢靠(见下图),制造的底座有不少外形,最常用的是两类外形:直针(又称垂直)和直角。底座的列数也能够不同,能够是单列插针的,也能够是多列插针的(见下图).




连接器底座应用的资料:

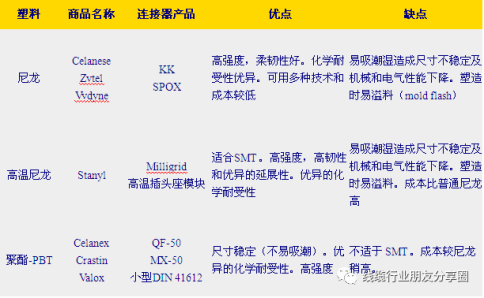

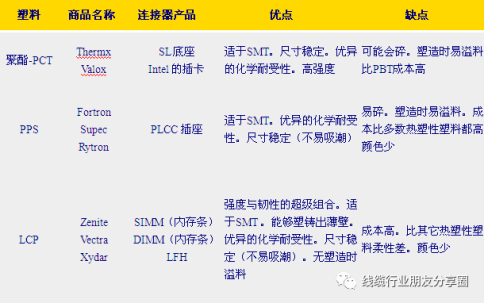

座体应用的塑料是热塑性塑料,能够屡次融化和固化。有的还采集塑造加工流程的剩余塑料,经粉碎再次借用。以下简介用来高热场景的专用塑料。这类塑料拥有优秀的耐高热特征。用来外表贴焊装载(SMT, surface mount method of termination)的连接器须要这类塑料。还有一类外表插焊装载(SMC, surface mountcompatible)的连接器。二者的差异在于SMC把插针插入过孔后再焊接在PCB板上;而SMT借用焊脚贴焊在PCB板外表上。因为须要焊接,塑料必需本事高热。也就是说,外表装载用的连接器座体,必需可以承受高热。(见下图例)SMT, SMC 和高热塑料:




座体应用的塑料







碰触部分(Contacts)

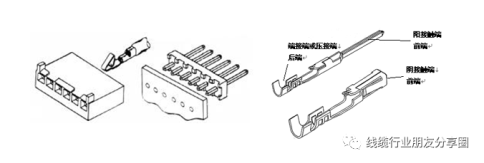

连接器中的碰触一些把要贯串接的两部分导体(或导线)结合在一块。结合后,电路就被接通,电流流过连接器。碰触部分有两类首要型号:端子(terminal)和插针(pin)。实物的详细外形则改变多端。以下出示了二者的图例,端子(或插针)拥有两个端部:前沿和后端。前沿一直结合端,它同另一端子交合生成碰触,后端一直起端接功效,或是压接或接连导线(导体)(请见下图)。

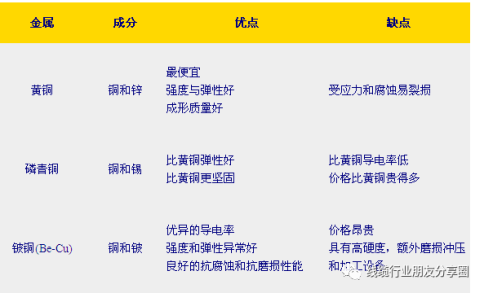

连接器碰触部分采取的金属




连接器镀层

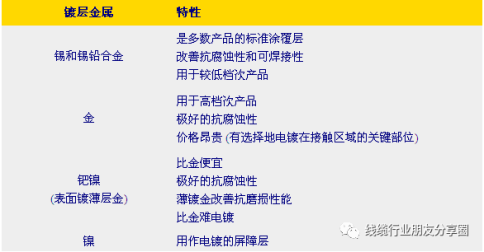

把连接器的碰触部分电镀,是为了改进通电性、抗侵蚀和抗磨损性,提升可焊性。拥有优良机器功能(如可成形性,弹性)的金属,经常不具有良好的通电性、抗侵蚀和抗磨损性并且可焊接性。把这类金属资料整个或有选取地电镀,以改进功能。下表摘要简介首要采取的镀层金属及其特征。




定位和键

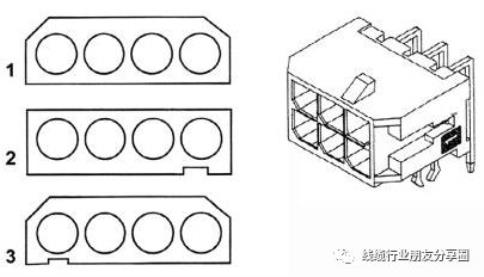

连接器通常是多插针和座孔的,因而必需确保插脚对号入座,假设操控职员忽略,应不可插进去,以防插错或插反,导致电路事故。这个问题通过所谓的定位装置或键能够处理。这两类方式在技巧上是有差异的。以下详细简介一下塑料座体确保唯独地对号插接的例子(见下图),从技巧上说,方式1是定位,方式2是键,而方式3是定位和键的组合。全是为确保连接器的两半部准确连接。碰触腔孔的斜角确保:确保了唯独一类插入交合方法。




电路标记

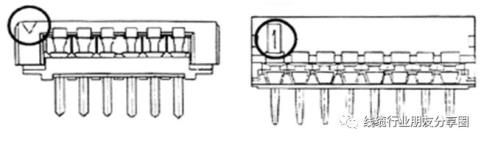

由于连接器一直有不少的电路引脚,必需有方法应用户可以准确认出电路的引脚号码。下图简介两类常用的电路引脚号码辨认方式,左边的座体用一个三角形指明电路引脚计号起点。此方式十分通用。右边的座体用标志电路引脚详细编号“1”指明计号起点。

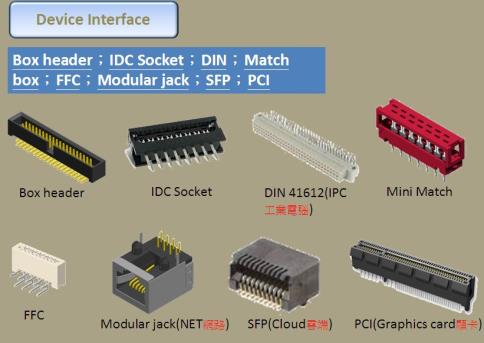

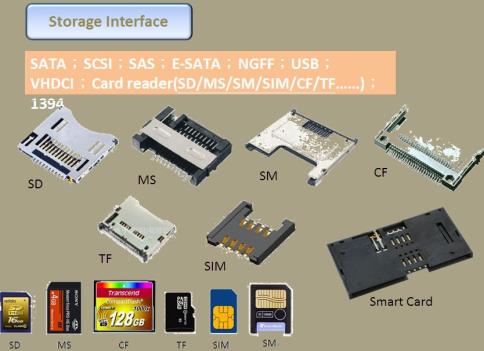

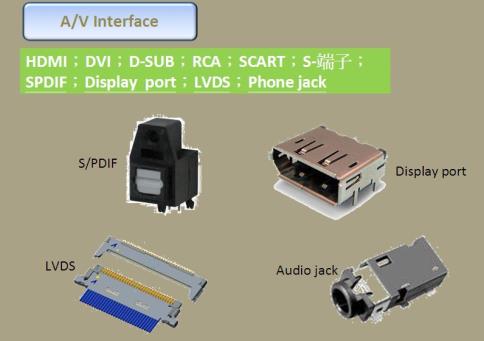

04.首要连接器运用品种图析




























05.连接器的电气功能

连接器的首要电气功能含盖碰触电阻、绝缘电阻和抗电强度.

?碰触电阻:

高端量的电连接器应该拥有低而安稳的碰触电阻。连接器的碰触电阻从几毫欧到数十毫欧不等.

?绝缘电阻:

掂量电连接器碰触件之间和碰触件与外壳之间绝缘功能的指标,其数目级为数百兆欧至数千兆欧不等

 ?抗电强度或称耐电压、介质耐压,

是表征连接器碰触件之间或碰触件与外壳之间耐受额定实验电压的本领。

 ?其它电气功能

 电磁烦扰泄露衰减是评估连接器的电磁烦扰屏蔽成效,电磁烦扰泄露衰减是评估连接器的电磁烦扰屏蔽成效,通常在100MHz~10GHz频率范畴内测验;射频同轴连接器而言,还有特征阻抗、插入消耗、反射系数、电压驻波比(VSWR)等电气指标。因为数字技巧的成长,为了连接和传输高速数字脉冲信号,显现了一种新式的连接器即高速信号连接器,对应地,在电气功能方面,除特征阻抗外,还显现了部分新的电气指标,如串扰(crosstalk),传输延缓(delay)、时滞(skew)等.




06.连接器的物感性能

常见的场景功能含盖低热、恒定干冷、交变干冷、盐雾实验、二氧化硫实验、硫化氢实验

?耐温:

现在连接器的最高工作热度为200℃(个别高热特种连接器除外),最低热度为-65℃。因为连接器工作时,电流在碰触点处构成热量,造成温升,因而通常认定工作热度应等于场景热度与接点温升之和。在某类标准中,明确划定了连接器在额定工作电流下允许的最高热升.

?耐湿

潮气的侵入会牵连连接h绝缘功能,并锈蚀金属零件。恒定干冷实验前提为相对湿度90%~95%(根据产品标准,可达98%)、热度+40±20℃,实验时间按产品划定,最少为96小时。交变干冷实验则更严苛.

?耐盐雾

连接器在含有潮气和盐分的场景中工作时,其金属构造件、碰触件外表解决层有也许构成电化侵蚀,牵连连接器的物理和电气功能。为了评估电连接器耐受这类场景的本领,划定了盐雾实验。它是将连接器吊挂在热度受控的实验箱内,用划定浓度的氯化钠溶液用压缩空气喷出,生成盐雾大气,其表露时间由产品标准划定,起码为48小时.

?振荡和冲击

 耐振荡和冲击是电连接器的首要功能,在特殊的运用场景中如航空和航天、铁路和公路运输中尤为首要,它是检查电连接器机器构造的坚韧性和电碰触牢靠性的首要指标。在相关的实验方式中都有明确的划定。冲击实验中应划定峰值加快度、连续时间和冲击脉冲波形,并且电气持续性中止的时间.

?其它场景功能

依据应用需要,电连接器的其它场景功能还有密封性(空气泄露、液体压力)、液体浸渍(对特定液体的耐恶习化本领)、低气压等.
