西门子PN/PN耦合器学习运用系列(1)-外表及接线
早在2017年我曾写过两篇文章简介西门子PN/PN耦合器，文
上图中的BA LC/FC和BA 2xRJ45是两个总线适配器。
名字中的"BA"是"Bus Adapter"的缩写，即"总线适配器"。
BA LC/FC是拥有1个LC光纤插口和1个FC光纤插口的总线适配器；
BA 2xRJ45是拥有2个RJ45插口的总线适配器；
除了这两类，ET200SP的总线适配器还含盖：BA 2xFC：拥有2个FC型光纤插口的总线适配器；BA 2xSCRJ：拥有2个SC型光纤插口的总线适配器；BA 2xM12：拥有2个M12推挽式母头的总线适配器；BA 2xLC：拥有2个LC型光纤插口的总线适配器；BA SCRJ/RJ45：拥有1个SC型光纤插口和1个RJ45插口的总线适配器；BA SCRJ/FC：拥有1个SC光纤插口和1个FC光纤插口的总线适配器；BA LC/RJ45：拥有1个LC光纤插口和1个RJ45插口的总线适配器；
这类总线适配器是模块化的产品，不单能够用来PN/PN耦合器，还能以用来ET200SP的插口模块、通信模块(CP)及互换机等。
2、PN/PN耦合器的接线

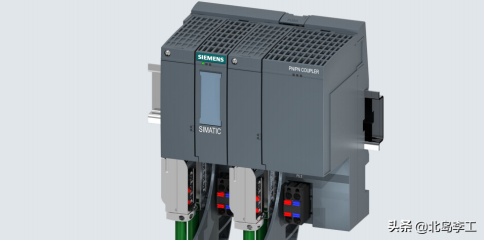

PN/PN耦合器应用冗余电源设计计划(即拥有两组电源)，常态工作时应用此中的一组，当电源产生故障时，会智能切换到另一组电源以保证供电。下图中的③和④即为两组电源（①②为总线适配器插口）：
现场施工通常让耦合器的两个体系各供应一组电源，如此当一个体系的供电显现问题时，PN/PN耦合器仍然能够工作。
电源连接器有4个接线柱，此中：1/4内部贯串，连接24V电源正极(L+)；2/3内部贯串，连接24V电源负极(M)；往往接线应用1和2，当须要再连接到其它模块供电时，能够从4和3引出；最大运作的电流为10A
如下图所示：
好了，对于PN/PN耦合器的外表及接线就先简介到这里，后期会持续简介有关内容。
我的新书《西门子S7-200 SMART PLC运用技巧——编程、通信、装调、案例》已然出版，欢迎点击以下的链接查阅： #pgc-card .pgc-card-href { text-decoration: none; outline: none; display: block; width: 100%; height: 100%; } #pgc-card .pgc-card-href:hover { text-decoration: none; } /*pc 风格*/ .pgc-card { box-sizing: border-box; height: 164px; border: 1px solid #e8e8e8; position: relative; padding: 20px 94px 12px 180px; overflow: hidden; } .pgc-card::after { content: " "; display: block; border-left: 1px solid #e8e8e8; height: 120px; position: absolute; right: 76px; top: 20px; } .pgc-cover { position: absolute; width: 162px; height: 162px; top: 0; left: 0; background-size: cover; } .pgc-content { overflow: hidden; position: relative; top: 50%; -webkit-transform: translateY(-50%); transform: translateY(-50%); } .pgc-content-title { font-size: 18px; color: #222; line-height: 1; font-weight: bold; overflow: hidden; text-overflow: ellipsis; white-space: nowrap; } .pgc-content-desc { font-size: 14px; color: #444; overflow: hidden; text-overflow: ellipsis; padding-top: 9px; overflow: hidden; line-height: 1.2em; display: -webkit-inline-box; -webkit-line-clamp: 2; -webkit-box-orient: vertical; } .pgc-content-price { font-size: 22px; color: #f85959; padding-top: 18px; line-height: 1em; } .pgc-card-buy { width: 75px; position: absolute; right: 0; top: 50px; color: #406599; font-size: 14px; text-align: center; } .pgc-buy-text { padding-top: 10px; } .pgc-icon-buy { height: 23px; width: 20px; display: inline-block; background: url(https://lf1-cdn-tos.bytescm.com/obj/cdn-static-resource/pgc/v2/pgc_tpl/static/image/commodity_buy_f2b4d1a.png); } S7-200 SMART PLC运用技巧 ￥84.5 采办 理解更多

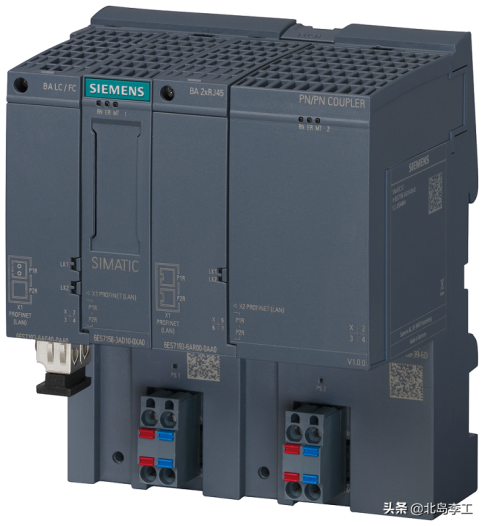

新版本的PN/PN耦合器采取了模块化的设计，即底座+总线适配器的方法。耦合器的适配器能够依据网络连接的型号进行改换，外表拥有ET200SP的样式，如下图所示：
1、PN/PN耦合器的外表及其总线适配器

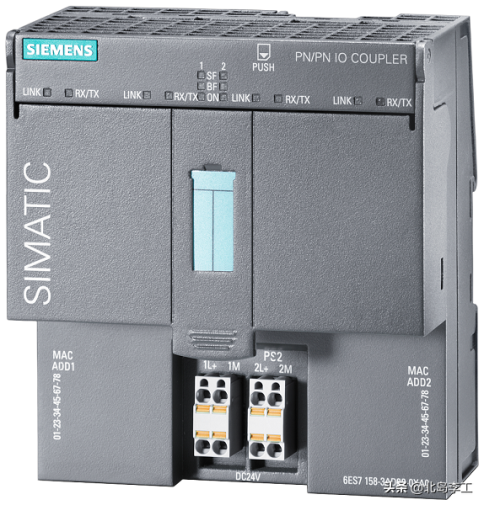

PN/PN耦合器是拥有两套PROFINET插口的通信设施，能够连接两个PROFINET网络并进行信息互换。PN/PN耦合器的益处在于它连接的两个PROFINET网络在电气上是互相隔离的，如此当咱们的体系须要与工厂其它体系进行信号交互时，不必担忧其它体系会对本地的PROFINET网络导致牵连。老版本的PN-PN耦合器是一体式的，其外表拥有S7-300的样式，如下图所示：
章链接如下：
初识西门子PNPN耦合器(PN/PN Coupler)；
怎样在博途(TIA Portal)场景下组态PNPN耦合器？
那时PN/PN耦合器的固件版本还是V3.x。紧随产品的晋级，新版本的PN/PN耦合器在外表设计及内部性能都有新的特征，因而我策划对PN/PN耦合器系列文章进行刷新。
今日这篇文章，咱们先来认知下新版本的PN/PN耦合器。
本文含盖如下几个主旨：PN/PN耦合器的外表及其总线适配器；PN/PN耦合器的接线；
