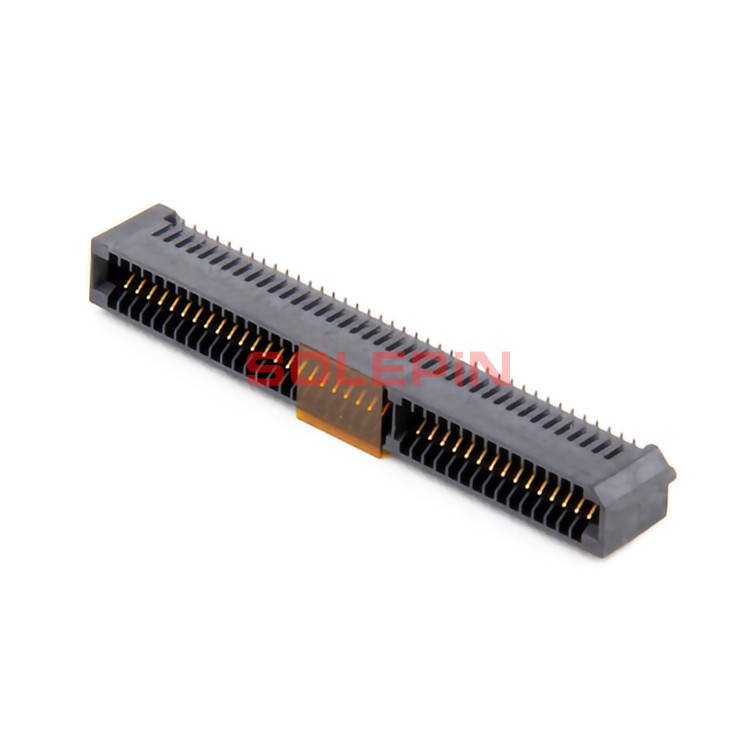

1.什么是板对板连接器？

板对板连接器，其基本概念是将不同的电路板连接在一起，是目前所有连接器类型中传输能力最强的连接器产品，主要应用于电力系统、通信网络、金融制造、电梯、工业自动化、医疗设备、办公设备、家电、军工制造等行业。

目前板对板连接器的主要间距有0.50毫米、0.60毫米、0.80毫米、1.00毫米、1.25毫米、1.50毫米、2.00毫米、2.50毫米、2.54毫米和3.96毫米

2.板对板连接器的分类和特性

板对板连接器根据电路板之间连接方式的不同分为不同的类型，每种类型都有自己的特点。下面就为你一一介绍这方面的内容:

首先，排列针和排列母针/针

插针和插针也叫插针和插针，是最便宜也是最常见的连接方式。

应用场景:低端、大尺寸智能设备、开发板、调试板等。

优点:便宜、方便、硬连接牢固、过电流能力强、焊接和测试方便。

缺点:体积大，不易弯曲，间距大，很难连接上百个针脚(太大)。

第二，高端板对板插。

比排针密度大，广泛应用于紧凑型产品。

应用场景:基本使用常规智能硬件产品，应用广泛。

优点:引脚数量多，体积小，1cm的长度可以做40脚(同样尺寸只能做不到20个引脚)。

缺点:贵，不能频繁插拔，结构设计需要固定。

三、加厚板对板连接器

板对板、板对线、可拆卸、组合、插针排。

使用场景:开发板、测试板、笨重固定设备(如电脑机箱布线)

优点:便宜，普通，配合排针使用，非常方便连接和测量。

缺点:体积大，不易固定，不适合量产场景。

四、FPC连接器插接/ZIF连接器

许多智能硬件设备需要将信号从主板中取出。FPC是最好的选择，因为它灵活，体积小，形状多变。

使用场景:主板与子板的连接，主板与外设的连接，需要弯曲的布线，产品空间紧凑。

优点:小巧便宜。

3.板对板连接器制造商有哪些？

目前，世界顶级板对板连接器制造商主要有泰科电子、莫仕、联合技术、安费诺、FCI和JAE。至于联合技术(HR Canda)的销售模式，主要是mainland China国内代理商销售。目前，他们在mainland China的代理商主要是建亚电子。

4.如何选择板对板连接器？

用户正确选择板对板连接器产品非常重要。那么，如何选择板对板连接器，选购标准是什么呢？

近年来，板对板连接器正朝着更小的趋势发展。手持消费电子设备最常见的板对板连接器间距为0.40mm而1.00 mm的堆叠高度是小连接器。最近各大主机厂正在使用的连接器低至0.70 mm，有时甚至更低。几年前，宽度超过4.00mm的老式微型连接器被宽度为3.40mm的连接器所取代，现在的“窄体”板对板概念通常在2.40到2.60mm的范围内，板对板产品，真的是越小越好吗？购买板对板连接器时，除了电路尺寸、堆叠高度和宽度等基本问题外，还有几个事项需要考虑:

真的越小越好吗？如果你愿意接受更小的真空口取货面积，那可能是对的。在选择超小型连接器之前，您应该检查连接器是否具有您需要的所有其他属性，并仔细测试它，以确保它足够坚固耐用。

那么，选择顶置连接器的插座似乎就很有必要了，因为这种设置可以在插座下运行跟踪，使用保形涂层可能会方便一些。顶部插座的一些缺点是，真空拾取区域的宽度往往较窄，插座端子上方没有塑料外壳材料来防止其因粗暴断开而上升，插座的顶部表面更不平整可能会给操作者的连接操作带来麻烦。

这些具有更强断开力的新连接器听起来很棒！是的，但是您可能需要容忍额外的连接器长度，以便实现这些连接器所需的锁定功能；更大的断裂强度通常意味着更大的结合强度，这也可能给更大尺寸的电路带来问题。

5.板对板连接器的测试和检验方法

一、板对板连接器的测试和检查:

1)注意板对板连接器上的负载电压不应超过其额定电压的50%。

2)用于插入接头的板对板连接器的安装尺寸，焊接PCB上的焊脚长度应大于0.5毫米

3)对于精度较高的板对板连接器，在PCB空间允许的情况下，尽量选择稍微定位的型号，以便于需要手工焊接时的操作。

4)检查是否有防呆设计。

5)检查板对板连接器使用的材料是否含铅。

6)对于接触压力小、电流电压小的小尺寸板对板连接器，建议使用镀金或镀银连接器，以避免薄膜电阻的影响。

7)注意观察板对板连接器对接后的高度是否符合PCB周围元器件的焊接高度。装配高度必须大于PCB周围元件的焊接高度，并且要有一定的余量以保证不干涉。特别是PCB焊接后可能会出现元器件的高度误差。

6.板对板连接问题和常见故障排除

正确连接板对板连接器产品，可以延长产品的使用寿命，保证机械设备的良好运行。板材产品失效，处理不及时，会带来不可估量的经济损失。下面简单介绍一下板对板连接器电路的连接和故障处理方法。

1)板对板连接器的连接

板对板插头插座用于电连接两个分离的电路板，其包括与电路板导电接触的第一连接器和用于串联第一连接器的适配器连接器，其中第一连接器具有与电路板导电接触的第一端子和包含第一端子的主体。该转接器具有第二端子及收容该第二端子的本体，该第二端子的两个延伸末端可分别与该第一端子插接配合，以实现与分别设置在两个电路板上的第一连接器的电导通，其中该第一端子和第二端子中的一个的末端具有反向弯折的弹性部，该本体和第二端子的延伸长度可根据电路板的间距设置标准选择合适的长度。

2)板对板连接器故障处理

一旦产品出现故障，可以判断原因是使用中电线断裂，产品松动。中间断线的频率不多，多在接头处。所以检查的重点要放在传感器和连接处的导线上，看是否有松动、接触不良等问题。一般接触不良引起的开路故障，多是由于产品端腐蚀，外部污物进入端子或连接插座，导致接触压力降低。处理这种故障，需要先把接头拆下来，然后重新插上，改变其连接状态，使其恢复正常接触。
